SITRANS P320/P420 系列压力变送器是数字式仪表,具有用户界面友好、精度高的特点。参数分配设置可使用输入按钮或 HART 接口来完成。
该款压力变送器功能全面,可根据具体工厂要求准确调整。尽管有大量的设定选项,但操作仍很方便。
由于具有符合 NAMUR NE107 的高级诊断功能,SITRANS P320/P420 压力变送器非常适合在化工厂中使用。由于具有高级诊断功能和过程值存储功能,SITRANS P420“已为数字化做好准备”。
“远程安全处理”功能可为客户节省大量时间与资金,因为可通过 SIMATIC PDM 远程接通和验证 SIL 功能。这样,使用现场显示屏或键盘,就无需前往现场并在现场操作。
由于创新的 EDD 集成有“快速入门”向导,使用 HART 协议进行的参数分配非常容易和快速。
变送器可以连接各种类型的远传密封组件,以便用于如高粘度物料等特殊应用场合。

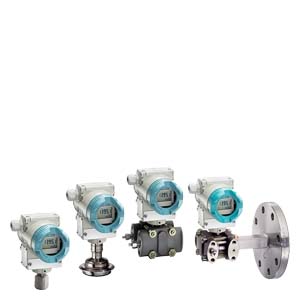

SITRANS P320/P420 压力变送器包括各种型号,可以用来测量:
SITRANS P320/P420 压力变送器可用于具有极端化学和机械负载的工业领域。
通过相应的防爆认证,这些压力变送器可在 1 区或 0 区中使用。
变送器可以连接各种设计的远传密封组件,以便用于如高粘度物料等特殊应用场合。
通过变送器上的 4 个输入按钮或通过 HART 接口,可以操作这些变送器。
测量变量:
量程(连续可调)
共有两个系列:
测量变量:
量程(连续可调)
共有两个系列:
测量变量:
量程(连续可调)
测量变量:
量程(连续可调)
安装法兰类型:
根据与客户特定相关的订单,该设备由不同部件组成。
设备前视图
铭牌
含有订货号和其它重要信息(如设计详情和技术数据)位于按钮盖上。
含有认证信息的铭牌
含有认证信息的铭牌位于外壳前面。
测量点标牌
测量点标签位于前盖下面。
含有关于分体密封的信息的铭牌
含有关于分体密封的信息的铭牌位于外壳背面。
SITRANS P320/P420,具有 HART 通信功能
参数 |
输入键 |
SITRANS P320 |
SITRANS P420 |
---|---|---|---|
应用,测量类型 |
- |
- |
- |
调整刻度起始值/满刻度值 |
- |
- |
- |
设置刻度起始值/满刻度值 |
- |
- |
- |
电气阻尼 |
- |
- |
- |
零点调节 |
- |
- |
- |
故障电流 |
- |
- |
- |
饱和极限 |
- |
- |
- |
显示刻度 |
- |
- |
- |
特性选择 |
- |
- |
- |
温度单位 |
- |
- |
- |
键锁 |
- |
- |
- |
更改用户 PIN |
- |
- |
- |
功能安全性 |
- |
- |
- |
环路测试 |
- |
- |
- |
开始视图 |
- |
- |
- |
压力参考 |
- |
- |
- |
重置 |
- |
- |
- |
诊断和趋势日志 |
|||
最小/最大指针 |
- |
- |
|
极限值监视 |
2 |
||
事件计数器(上溢/下溢) |
2 |
||
趋势日志 |
2,最多 1500 个值 |
SITRANS P320/P420 的可用显示物理单位
物理量 |
物理尺寸 |
---|---|
压力(可以在工厂设定) |
Pa,MPa,kPa,hPa,bar,mbar,psi,g/cm2,kg/cm2,kgf/cm2, inH2O,inH2O (4 °C),ftH2O,mmH2O,mmH2O (4 °C),mH2O (4 °C),mmHg,inHg,atm,torr |
液位(高度数据) |
m, cm, mm, ft, in |
体积(灌充液位) |
m³,l,hl,in³,ft³,yd³,gal,gal (UK),bu,bbl,bbl (US),SCF,Nm³,NI |
体积(流量) |
m³/sec,m³/h,m³/d,l/sec,l/min,l/h,MI/d,ft³/sec,ft³/h,ft³/d,SCF/min,SCF/h,NI/h,Nm³/hgal/sec,gal/min,gal/h,gal/d,Mgal/d,gal (UK))/sec,gal (UK)/min,gal (UK)/h,gal (UK)/d,bbl/sec,bbl/min,bbl/h,bbl/d, |
质量(流量) |
Kg/sec,kg/min,kg/h,kg/d,g/sec,g/min,g/h,t/min,t/h,t/d,lb/sec,lb/min,lb/h,lb/d,ton/min,ton/h,ton/d,ton (UK)/h,ton (UK)/d |
温度 |
°C,°F |
其它 |
%,mA,自由文本,最多 12 个字符 |
关于更多设备信息和技术数据,请见具体设备型号。
