运行方式和设计

测量原理

脉冲直流励磁的电磁感应原理

空管

空管检测（分体式安装需双屏蔽专用电缆）

励磁频率

与传感器规格有关

电极输入阻抗

> 1 x 1014 Ω

输入

数字量输入

11 … 30 V DC, Ri = 4.4 kΩ

• 启动时间

50 ms

• 电流

I11 V DC = 2.5 mA, I30 V DC = 7 mA

输出

电流输出

• 信号范围

4 ～20 m（有源/无源）

• 负荷

< 560 Ω

• 时间常数

0.1 … 30 s，可调

数字量输出

• 频率

0 … 10 kHz，50% 占空比（单向/双向）

• 时间常数

0.1 … 30 s，可调

• 脉冲（无源）

3 … 30 V DC，最大 110 mA (30 mA，Ex 型 ) 200Ω ≤ Ri ≤ 10 kΩ(由连接设备供电)

• 时间常数

0.1 … 30 s，可调

继电器输出

• 时间常数

开关继电器，与电流输出相同

• 负荷

42 V AC/2 A, 24 V DC/1 A

小流量信号切除

最大流量的 0 … 9.9%

电隔离

所有输入和输出信号电隔离。

最大测量误差

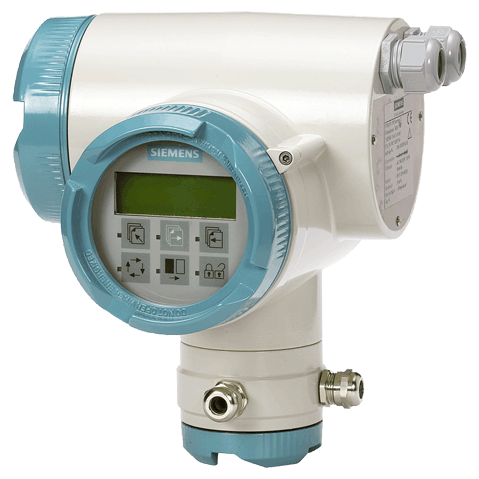

MAG 6000 I/MAG 6000 I Ex d（包括传感器）

± 0.2 % ± 1 mm/s

额定运行条件

环境温度

• 运行

• MAG 6000 I

-20 … +60 °C (-4 … +140 °F)

• MAG 6000 I Ex

-20 … +60 °C (14 … 140 °F)

• 贮存

-40 … +70 °C (-40 … +158 °F)

机械载荷

18…1000 Hz，随机，2 小时，x、y、z全方位符合 EN 60068-2-36

发送方：1.14 g RMS

防护等级

IP67/NEMA 4X 符合 IEC 529 和 DIN 40050 (1 mH2O 30 min.)

电磁兼容性

IEC/EN 61326-1（所有环境 ）
IEC/EN 61326-2-5
NAMUR NE 21

显示屏和键盘

累加器

2 个 8 位计数器用于正向流量、净流量和反向流量的测量

显示屏

背光式字幕文本显示， 3 x 20 字符指示流量、累积流量、设定值和故障显示。反向流用负号表示

键盘

电容性触摸键盘，带用于背光的 LED 灯

时间常数

时间常数与电流输出时间常数相同

设计

外壳材质

压铸铝，带防腐蚀基本聚酯涂层（最薄 60 µm）

• 墙壁安装

墙装机架，分体式附件

外形尺寸

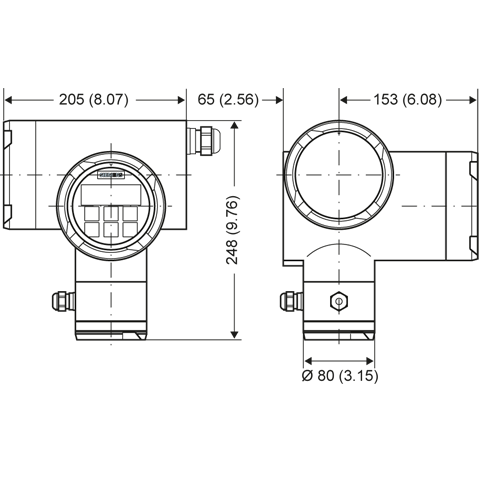

参见外形尺寸图

重量

参见外形尺寸图

电源

• 标准变送器：18 … 90 V DC; 115 … 230 V AC; 50 … 60 Hz

• 防爆型变送器：18 … 30 V DC

• 防爆型变送器：115 … 230 V AC; 50 … 60 Hz

• 防爆变送器 NAMUR：18 … 30 V DC; 115 … 230 V AC; 50 … 60 Hz

功耗

• 230 V AC:20 VA

• 24 V DC:9.6 W, IN = 0.4 A, IST = 1 A (3 ms)

认证和批准

一般用途

• CE (LVD, EMC, PED, RoHS)

危险区域

• ATEX, IECEx, FM, CSA, EAC Ex, NEPSI
  • 区域 1 Ex d e [ia] ia IIC T6 Gb
• ATEX, IECEx, CSA
  • 区域 21 Ex tD A21 IP67 T85 °C
• FM
  • XP IS I 类，1 区，A，B，C，D 组
  • DIP II+III 类，1 区，E，F，G 组

其他

• CMC/CPA （中国）
• C-TICK（澳大利亚和新西兰 EMC）
• EAC（俄罗斯、白俄罗斯、哈萨克斯坦）
• KCC（韩国）

电缆进线口

MAG 6000 I

2 x M25 (用于电源/输出)和
2 x M16 (用于传感器连接) 或
2 x ½ NPT (用于电源/输出)和
2 x M16 (用于传感器连接)

MAG 6000 I Ex ATEX 2G D

2 x M20（用于电源/输出）和
2 x M16（用于传感器连接）

通信

标准型

HART、Modbus RTU/RS 485、FOUNDATION Fieldbus H1、DeviceNet、PROFIBUS PA、PROFIBUS DP 附加模块

Ex 型号

HART, PROFIBUS PA（不适用于防爆型）
