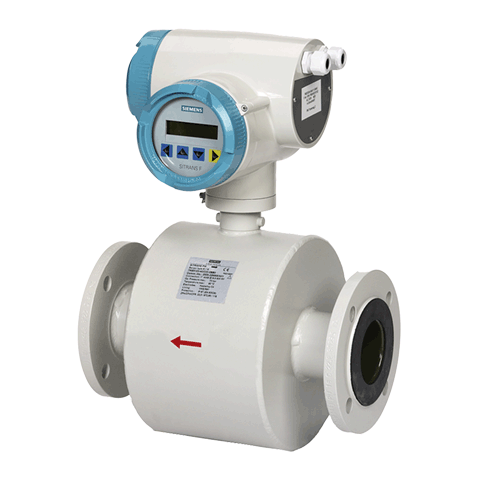

SITRANS F M TRANSMAG 2 变送器主要应用于以下领域:
获得专利的脉冲交变磁场技术适用于较为困难的应用,如:
流量测量原理基于法拉第电磁感应定律,传感器将流量信号转换成正比于流体流速的电压信号。
Transmag 2 变送器是基于微处理器的变送器,带有内置的字母数字式多种语言的显示器。变送器计算相连的电磁传感器的信号,并完成为电磁线圈提供恒定电流的供电任务。
传感器中的磁通密度由参考线圈监测。
有关接线、操作模式和安装的更详细信息可以参见传感器数据列表。
可以使用下列设备完成对变送器的操作:
HART 通信
PROFIBUS PA 通讯
TRANSMAG 2 变送器 |
|
---|---|
运行方式和设计 |
|
测量原理 |
交变脉冲电磁场 (PAC) |
磁场激励 |
自动电源同步 |
|
双极性 (16.7 Hz) |
|
双极性 (20 Hz) |
参考条件下的精度 |
|
脉冲输出的测量误差 |
|
|
≤ ± 0.5 % 测量值 ± 1.2 mm/s (0.05 in/s) |
|
± 2.5 mm/s (0.1 in/s) |
模拟量输出的测量误差 |
脉冲输出加上 ±0.1% 转换误差 ±20 μA |
重复精度 |
0.2 % 测量值 |
参考条件 |
|
|
25 °C ± 5 °C (77 °F ± 9 °F) |
|
25 °C ± 5 °C (77 °F ± 9 °F) |
|
至少 30 分钟 |
|
入口管部分 ≥ 10 x DN |
出口管部分 ≥ 5 x DN |
|
安装于管道中间 |
|
|
不含气体或固体组份的水 |
校准 |
|
标准生产校准,校准报告随传感器提供 |
2 × 20 %、2 × 50 % 和 2 × 100 % |
输出 |
|
电气隔离 |
输出相互之间以及与电源之间实现电气隔离,相对于 PE/等电位连接的最高电压为 60 V |
电流输出 |
0/4 … 20 mA(7ME5034-0…. 或 7ME5034-2….) |
|
|
|
0/4 … 20 mA,可选 |
|
20 … 22.5 mA,可选 3.6;20 或 24 mA |
|
|
|
最大 600 Ω,最大负荷电压 15 V DC |
|
≥ 250 Ω |
通信 |
通过模拟量输出与 PC 耦合模块或 HART 通信模块通信 |
|
HART,版本 V5.1 |
数字量输出 |
|
信号 |
|
|
可配置为有源或无源信号 |
|
24 V DC,≤ 24 mA,Ri = 170 Ω |
|
集电极开路,最高 30 V DC,200 mA |
输出组态 |
|
|
|
|
≤ 5000 个脉冲/s |
|
≥ 0.1 ms |
|
≤ 10000 Hz |
|
流量和数量限值、流动方向、报警 |
数字量输出 2(继电器) |
|
(仅限于 7ME5034-0…) |
|
继电器 |
常闭或常开功能 |
|
最大 5 W,最大 50 V AC/DC,最大 200 mA |
|
流量和数量限值、流动方向、报警 |
数量输入(对于数字量输出 2:可选) |
非本安型 |
(仅限于 7ME5034-2…) |
|
|
将测量值设置 0 或复位累加器 |
|
最大 30 V DC, Ri = 3 kΩ: |
对于 PROFIBUS 设备 |
|
PROFIBUS PA(对于 PROFIBUS 设备 7ME5034-1…) |
|
|
符合 PROFIBUS PA 的第 1 层和 2 层通信 |
符合 IEC 1158-2 的传输 |
|
符合 PROFIBUS PA 和 DP V1 (EN 50170) 的第 7 层(协议层)通信 |
|
设备等级 B,设备行规 2.0 |
|
最多同时有 4 个 C2 连接 |
|
|
允许范围 9 … 32 V DC |
|
10mA;发生故障时,通过电气限流限制到 ≤ 15 mA |
额定操作条件 |
|
安装条件 |
另见传感器 |
环境温度 |
|
|
-20 … +60 °C (-4 … +140 °F) |
|
0 … 50 °C (32 … 122 °F) |
贮存 |
-25 … +80 °C (-13 … +176 °F) |
防护等级 |
IP67/NEMA 4X |
电磁兼容性 (EMC) |
|
|
符合 IEC/EN 61326,适合在工业领域中使用 |
|
符合 IEC/EN 61326,适合在工业领域中使用 |
介质条件 |
|
|
-20 … +150 °C (-4 … 302 °F) 取决于内衬 |
介质的最小电导率 |
|
|
≥ 1 µS/cm(0.1 μS/cm,取决于介质) |
设计 |
|
变送器重量 |
4.4 kg (9.7 lb) |
分体式 |
必须使用屏蔽电缆将变送器与传感器相连 |
最大电缆长度 |
100 m (328 ft) |
外壳 |
压铸铝,喷漆 |
显示屏和键盘 |
|
常规显示屏 |
LCD,带背光照明,双行,每行 16 个字符 |
多功能显示屏 |
流量、累加器、流量 |
键盘 |
4 个按键,用于输入参数 |
电源 |
|
根据铭牌数据 |
|
|
100 … 250 V AC ± 15 %,47 … 63 Hz |
|
约 120 … 630 VA,取决于传感器 |
线路熔断器 |
100 … 230 V AC:T1.6A |
磁电流熔断器 |
F5A/250 V |
必须采取充分屏蔽和固定的信号电缆(电极和磁电流电缆)。
信号电缆在连接后必须没有振动,并针对强磁场和杂散磁场干扰提供保护。如果不太确定,必须在接地的钢导管中敷设传感器电缆。传感器和变送器之间的电缆长度不能超过 100 m (328 ft)。

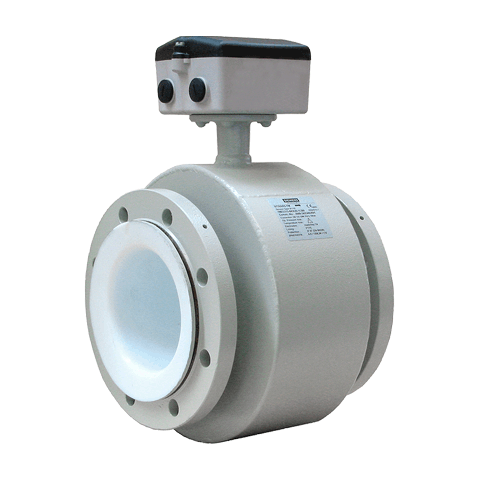

911/E 传感器 |
|
过程连接 |
|
标称直径 |
DN 15 … 1000 (½" … 40") |
测量管接头 |
EN 1092-1、ANSI B16.5、AWWA C-207 和 JIS 10 K |
额定操作条件 |
|
安装条件 |
参见系统信息 |
|
0 … 70 °C (32 … 158 °F) |
|
0 … 90 °C (32 … 194 °F) |
|
|
|
|
|
-40 … +70 °C (-40 … +158 °F)(温度低于 -20 °C (-4 °F) 时,必须使用 AISI 316/1.4436 法兰) |
|
130 °C (266 °F),40 bar (580 psi) 下 |
防护等级 |
IP67/NEMA 4X |
可选 IP68/NEMA 6 |
|
介质条件 |
|
最大流量 |
12 m/s (39.4 ft/s) |
流量的满量程值 |
0.15 … 12 m/s (0.49 … 39.4 ft/s) |
设计 |
|
重量 |
参见外形尺寸图 |
法兰和外壳材质 |
碳钢 ASTM A 105,带防腐涂层 腐蚀类别 C3,符合 ISO 12944-2 标准 或 AISI 316L/1.4404 法兰和碳钢外壳 ASTM A105,带防腐蚀涂层 腐蚀类别 C3,符合 ISO 12944-2 标准 |
测量管材质 |
不锈钢 AISI 304 或更高等级 |
电极材质 |
|
接地电极材质 |
通过订货代码来定义 |
防护环形 |
||
---|---|---|
|
功能 |
防止内衬边缘磨损(例如,由于内存在沙砾、沙子等)。主要采用软橡胶内衬,100 - 150 °C (212 - 302 °F) 高温范围内时采用 PTFE 内衬 |
与介质接触 |
√;请始终耐介质腐蚀性。 |
|
材质 |
不锈钢 AISI 316/1.4571,也可以采用哈氏合金 C276/2.4819 |
|
材质厚度 |
传感器的总长度增加 |
|
6 mm(对于 DN 15 至 DN 150) |
||
10 mm(对于 DN 200 至 DN 600) |
||
标准 |
可用于所有内衬。必须单独订购。 |
|
订货号 |
7ME5942-... |
接地环 |
||
---|---|---|
|
功能 |
介质的电气参考点和接地。管线为非导电体或带有内衬(塑料管、水泥管等)时需要。所有接地环都必须与传感器上的接地螺丝相连。 |
与介质接触 |
√;请始终耐介质腐蚀性。 |
|
材质 |
不锈钢 AISI 316/1.4571 或哈氏合金 C4/2.4610 |
|
材质厚度 |
每个接地环将传感器的总长度增长 2 mm (0.08")。 |
|
标准 |
可用于所有内衬。需要在介质与传感器之间使用,用于不到店或带内衬管线之间的等电位连接。 |
|
订货号 |
7ME5943-... |
环必须与传感器一起订购。不含垫圈。更换部件时,请在订单上列明传感器 MLFB 代码。
