对于食品和饮料或制药工业等许多行业，精确的控制是这些应用领域的重要要求。MASS 2100 DI 1.5 在众多对精度、量程比等要求较高的应用领域中已表现出很好的性能。它是当今研发和小型设备应用的首选液体和气体测量仪表，这些应用中极小量的测量极为重要。
|
MASS 2100 DI 1.5 传感器的主要应用领域如下： |
|
|---|---|
|
化学工业 |
小型设备和研发中的液体和气体测量，添加剂和催化剂的计量 |
|
化妆品工业 |
香精和芳香物的剂量 |
|
制药工业 |
高速配料和药片涂层，填充曲颈瓶/注射器 |
|
食品和饮料工业 |
调味料，色素和添加剂的计量，密度测量 |
|
汽车行业 |
燃料注入喷嘴和泵测试，交流电池充电，发动机耗油，涂漆自动装置，ABS 测试台 |

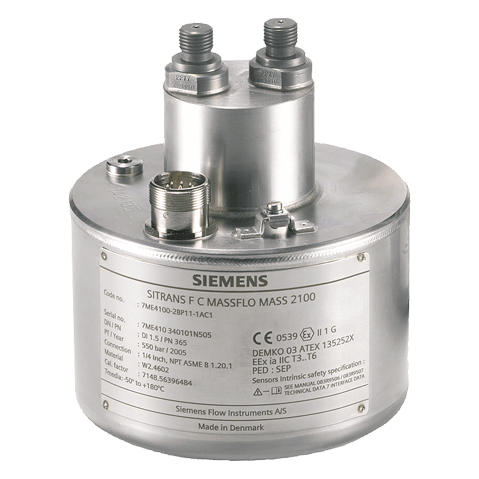

MASS 2100 传感器由一根单管弯成一个双 omega 形管构成，管的每一端直接焊接到过程接头上。
提供有两种材质的传感器，AISI 316L/1.4404 或哈氏合金 C22/2.4602，带 ¼”-NPT 或 G¼”-ISO 工艺接头。
外壳由不锈钢AISI 316L/1.4404 制成，防护等级为 IP65/NEMA 4。
传感器包括：最大流体温度为 125℃ 的标准型，或电气接头耐温 180℃ 的高温型。
传感器可以水平或垂直安装。使用快速松开式夹具套件安装，一体式设计以及独有的多插针电气接头，使传感器的安装费用和安装时间降到最小。
测量原理基于科里奥利效应。参见“系统信息 SITRANS F C 科里奥利质量流量计”。
该传感器可以连接到所有 MASS 6000 变送器上，但只能分体式安装。
所有传感器发货时都带有 SENSORPROM 芯片，芯片内包含关于标定数据、特性和变送器设定值的工厂预编程等各种信息
MASS 2100 传感器的安装
水平
液体和气体测量
垂直
测量液体（左），测量气体（右）
|
管内径 （传感器包含一根连续管） |
1.5 mm (0.06”) |
|
测量管壁厚 |
0.25 mm (0.01”) |
|
质量流量量程 |
0 … 30 kg/h (0 … 66 lb/h) |
|
密度 |
0 … 2.9 g/cm3 (0 … 0.10 lb/in3) |
|
组分（例如） |
0 … 100 °Brix |
|
介质温度 |
|
|
标准 |
-50 … +125 °C (-58 … +257 °F) |
|
高温型 |
-50 … +180 °C (-58 … +356 °F) |
|
环境温度 |
-20 … +50 °C (-4 … +122 °F) |
|
测量管流体压力1) |
|
|
不锈钢 |
230 bar (3 336 psi) 在 20 °C (68 °F) 时 |
|
哈氏合金 C22/2.4602 |
365 bar (5,294 psi)，20 °C (68 °F) 时 |
|
材质 |
|
|
测量管和工艺连接 |
不锈钢 AISI 316L/1.4435 |
|
哈氏合金 C22/2.4602 |
|
|
外壳和外壳材质2) |
IP66/NEMA 4 和不锈钢 AISI316L/1.4404 |
|
连接螺纹 |
|
|
ISO 228/1 |
G¼” 外螺纹 |
|
ANSI/ASME B1.20.1 |
¼″ NPT 外螺纹 |
|
电缆连接 |
带多插针接头的双绞屏蔽电缆 5 x 2 x 0.35 mm2 与传感器连接。Ø 12 mm |
|
防爆型 |
II 1G Eex ia IIC T3-T6, 0Ex ia IIC T3…T6 Gb UL WYMG.E232147 |
|
重量，约 |
2.6 kg (5.73 lb) |
1) 符合标准 DIN 2413, DIN 17457
2) 外壳不由额定压力等级标定。
相关精度说明，参见“SITRANS F C 系统信息”。
压力降
MASS 2100 DI 1.5 (1/16″),密度压降 = 1000 kg/m3
MASS 2100 DI1.5 (1/16”)
尺寸：mm (inch)
MASS 2100 DI 1.5高温型（180℃）
尺寸：mm (inch)
