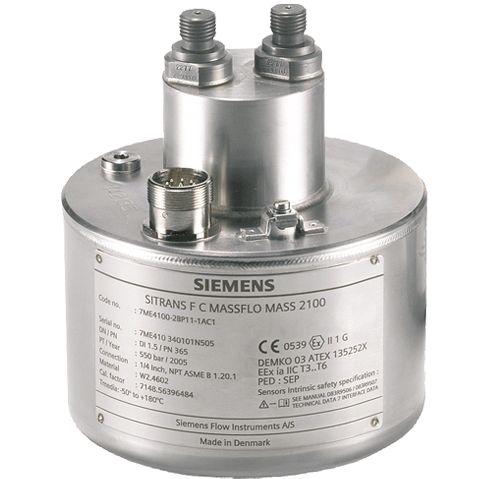

MASS 2100 DI 3 - DI 40 适用于各种液体和气体的精确质量流量测量.

该传感器具有流量测量精度高，量程比大和密度测量精度高等性能。采用即插即用的机械和电气接口，安装简易，确保了传感器的最佳性能和运行状况。

此传感器传送真实的多参数测量值，例如：质量流量，体积流量，密度，温度和组分流量。

• 高精度，质量流量测量误差小于 0.1 %
• 大动态量程比，高于 500: 1
• 通过从 0.0005 至 0.0015 g/cm3 的密度精度（具体视传感器的规格而定）实现密度计性能；典型重复精度优于 0.0001 至 0.0002 g/cm3
• 单连续测量管设计中无焊接、渐缩管或分流器，这为食品和饮料工业及制药工业提供了卫生，安全和 CIP 清洁的条件
• 具有超大厚壁，确保了传感器的使用寿命，抗腐蚀能力和耐高压性
• 由于整个传感器内经一致，所以压损小
• 平衡管设计，机械能损失小，确保传感器在非理想和不稳定的过程条件下（压力、温度、密度发生改变等）保持最优的测量性能和稳定性
• 温度测量采用 Pt1000 的4线制方式，确保了质量流量、密度和组分流量测量的精度
• 多插针电气接头和 SENSORPROM，实现真正的即插即用。 可在10分钟内完成安装和调试
• Ex design ia IIC 本安型，可以用于危险场合；当一体式 Ex d 变送器需要维修时不必卸下传感器
• 传感器测量管由高质量 AISI 316L/1.4435 不锈钢或哈氏合金 C22/2.4602 制成，抗腐蚀性好
• 传感器内中央块设计，可以使仪表与环境噪声如振动、脉冲、压力冲击等隔离，现场安装更灵活
• 不锈钢材质的坚实紧凑的传感器结构，适用于各种环境
• 符合高压规程标准
• 传感器标定因数对气体测量仍有效。
• 统一的传感器接口，可以同时与所有型号的变送器匹配，无论是一体式 IP67/NEMA 6，一体式 Ex d 还是分体安装。一台传感器适合所有变送器。

科里奥利质量流量计适于测量所有的液体和气体。过程条件或温度、密度、压力、粘度、电导率和流体状态分布等过程参数发生变化时，不会影响测量结果。

多功能的科里奥利流量计易于安装，且具备高的精度和宽的量程比，这些特点对于许多应用领域是极为重要的。

模块系统多种多样组合和型号，使仪表很好的适应每个测量任务

MASS 2100 传感器由一根单管弯成一个双弯管构成，管的每一端直接焊接到过程接头上。
中央块与传感器管道从外部进行焊接，作为机械低通滤波器。

提供有两种材质的传感器，AISI 316L/1.4404 或哈氏合金 C22/2.4602，带有多种工艺接头。

外壳由不锈钢AISI 316L/1.4404 制成，防护等级为 IP67/NEMA 4。

标准情况下，传感器符合本安型 Exia IIC 防爆认证。

传感器可以水平或垂直安装。处于水平位置时，传感器可自排空。

伴热夹套所有MASS 2100 DI 3 ~ DI 40 传感器都可以选配一个加热线圈，以避免在故障或过程中断期间一些敏感流体发生凝固。客户可以自由选择热水，过热蒸汽或热油来保持传感器内部恒温，这就给用户提供了替代昂贵电子加热设备的方法。

测量原理基于科里奥利效应。参见“系统信息 SITRANS F C 科里奥利质量流量计”。

该传感器可以连接至小型或远程设施的全部 MASS 6000 变送器和 SIFLOW FC070 标准变送器和防爆型变送器。

所有传感器发货时都带有 SENSORPROM 芯片，芯片内包含关于标定数据、特性和变送器设定值的工厂预编程等各种信息。

MASS 2100 DI 3 ... DI 40 (1/8" ... 1½")安装指南

传感器的安装

为了实现流量和密度精度等方面的给定技术要求，必须采用刚性安装支架安装传感器，如安装示例所示。

如果液体易挥发或包含固体颗粒，不建议垂直安装。

	液体	气体
水平
垂直安装

振动

流量计的安装位置应尽可能远离能够在管道上产生机械振动的元件

交叉干扰

安装得靠近的传感器会产生交叉干扰，影响测量结果。为了避免交叉干扰，每个支架上最多安装一台仪表且各传感器之间用灵活的软管相连接，如上图所示。

零点调节

为了方便零点调节，传感器应与一个关断性能好的阀门连接，以此作为正确的零点设定值，这对于高精度测量是十分重要的。

1) 最大值，20 °C (68 °F) 时，DIN 2413，DIN 17457

2) 关于其它接头订货，请参照“选型和订货数据”

3) 材质，AISI 316/1.4401 或类似材质

相关精度说明参见“SITRANS F C 系统信息”。

压力降

MASS 2100 DI 3 (1/8″)，压降，密度 = 1000 kg/m3

MASS 2100 DI 6 (¼″)，压降，密度= 1000 kg/m3

MASS 2100 DI 15 (½″)，压降，密度 = 101500 kg/m3

压力/温度曲线

ASME 法兰 B16.5 不锈钢

ASME 法兰 B16.5，哈氏合金 C22/2.4602

DIN 32676 法兰，不锈钢 (PN 10 ... PN 25)

DIN 11581 法兰，不锈钢 (PN 25 ... PN 40)

EN 1092 法兰，不锈钢 (PN 40 ... PN 100)

EN 1092 法兰，哈氏合金 C22/2.4602 (PN 40 ... PN 100)

ISO 228 和 NPT 管螺纹，材质不锈钢 (PN 100 ... PN 265)

ISO 218 和 NPT 管螺纹，材质不锈钢 (PN 185 ... PN 410)

有关 PED 标准和相关要求的详细信息，请参见第 10/15 页。
