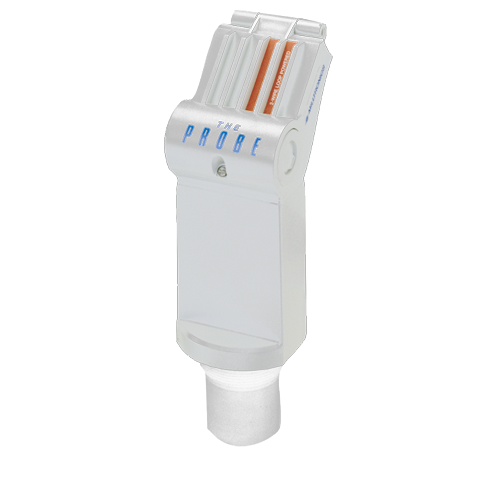

其传感器采用 PVDF 聚合材料,因此能广泛地应用于各种工业领域。The Probe 易于安装和维护,在食品饮料及制药行业内拆装清洗。
The Probe 特有的专利的声智能技术能有效可靠地处理回波信号。滤波器功能用来识别来自液面的真实回波及由声电噪音和运动中的搅拌器叶片产生的虚假回波。超声波脉冲传播到被测物并返回的时间经温度补偿后被转换成距离,用于显示、模拟输出及继电器的动作。
The Probe 安装
|
三线制 |
两线制(标准型) |
---|---|---|
运行模式 |
|
|
测量原理 |
超声波液位测量 |
超声波液位测量 |
输入 |
|
|
量程 |
0.25 ~ 5 m (0.8 ~ 16.4 ft) |
0.25 ~ 5 m (0.8 ~ 16.4 ft) |
频率 |
54 kHz |
54 kHz |
输出 |
|
|
|
4 ~ 20 mA |
4 ~ 20 mA |
|
正比/ |
正比/ |
|
24 V DC 时 750Ω |
24 V DC 时回路负载 600Ω |
|
用于液位报警和失效报警 |
- |
电源 |
|
|
|
18 ~ 30 V DC/最大 0.2 A |
12 ~ 30 V DC, 0.1 A 浪涌 |
|
5 W(200 mA,24 V DC) |
0.75 W(25 mA,24 V DC) |
认证和批准 |
CE, RCM, CSAUS/C, FM |
CE, RCM, CSAUS/C |
精度 |
|
---|---|
|
测量范围的 0.25%(空气中) |
|
3 mm (0.125 inch) |
|
内置 |
|
声智能 |
额定工作条件 |
|
|
12° |
|
|
|
-40 ~ +60 °C (-40 ~ +140 °F) |
|
-20 ~ +60 °C (-4 ~ +140 °F) |
|
正常大气压 |
|
IP65 |
设计 |
|
|
|
|
1.5 kg(3.3 lb) |
|
1.7 kg(3.7 lb) |
|
|
|
PVC |
|
PVDF 聚合物 |
|
IP65 |
|
2" NPT [(锥形),ANSI/ASME B1.20.1], |
|
3" 通用(适于 DN65、PN10 和 3"ASME) |
|
2 个PG 16 或 ½" NPT 电缆入口 |
探头可选法兰适配器,外形尺寸单位为 mm
The Probe 可选安装套件
Probe,外形尺寸单位为 mm
The Probe 接线
